GUIDOVIA
AI 72

AI 72

PROFILO 100x50 mm

Guidovia AI 72

Una struttura di guidovia “interno cella” a struttura autoportante. Per sollevare agevolmente i quarti o le mezzene di carne, nella zona di carico è stato installato l’apposito paranco, disponibile nelle due versioni da 200 e 350 kg.

Nel riquadro è evidenziato il profilo di guidovia che caratterizza il modello “AI 72”.

Galleria dettagli

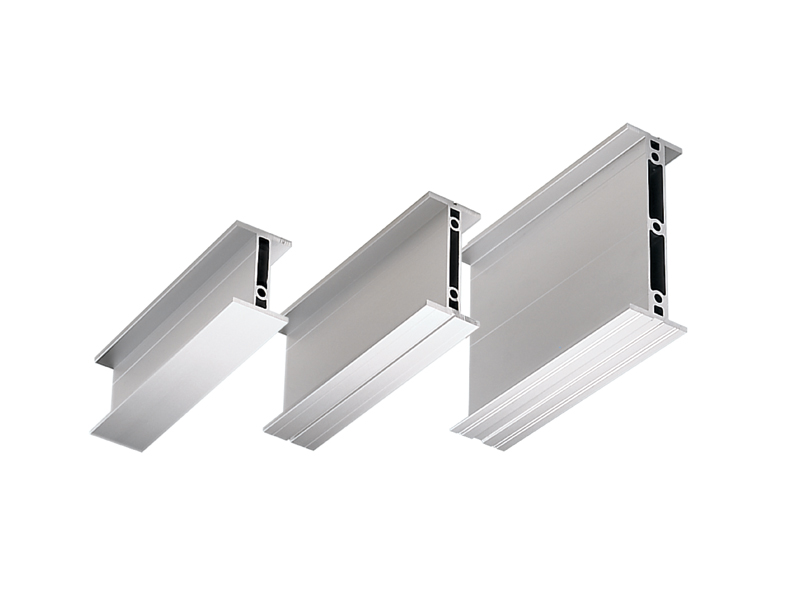

Putrelle: tre diverse altezze consentono di ottimizzare costi e portate

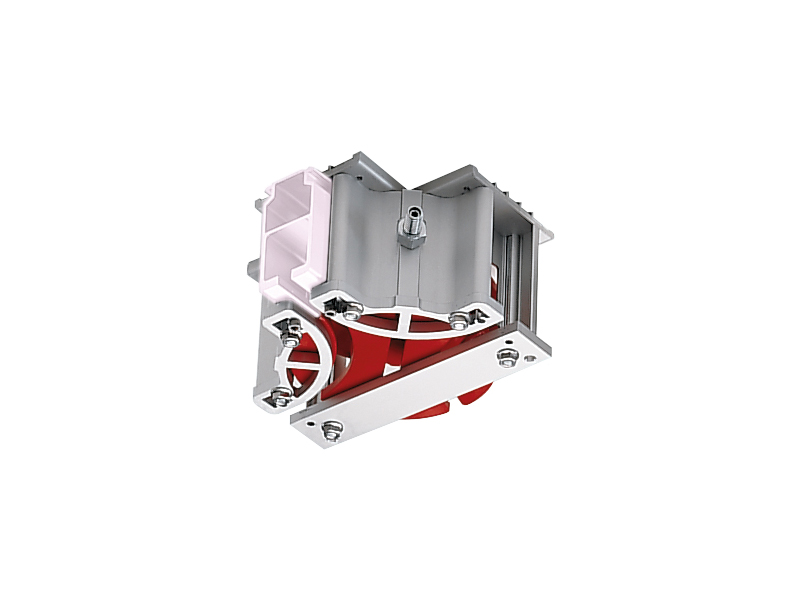

Scambio a tre vie: ideato nel 1972, è stato costantemente migliorato nel tempo

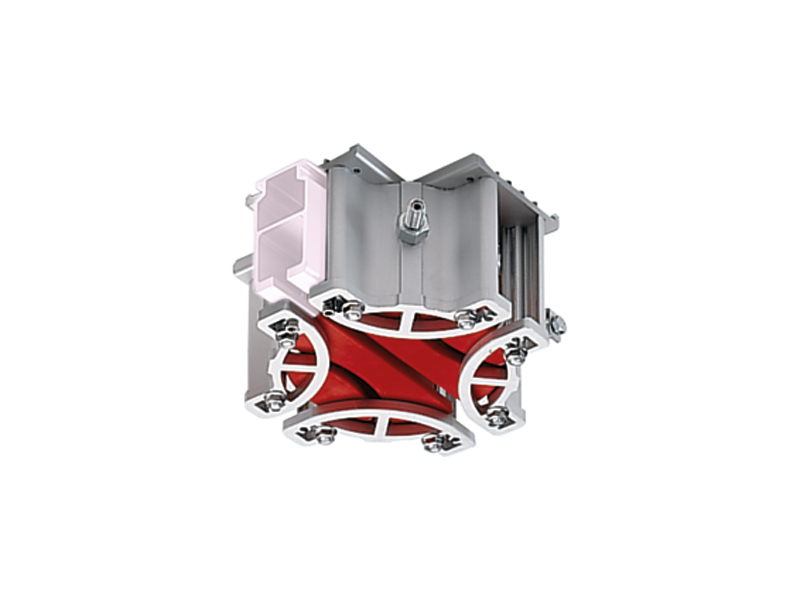

Scambio a quattro vie: permette un rapido scorrimento del gancio in tutte le direzioni

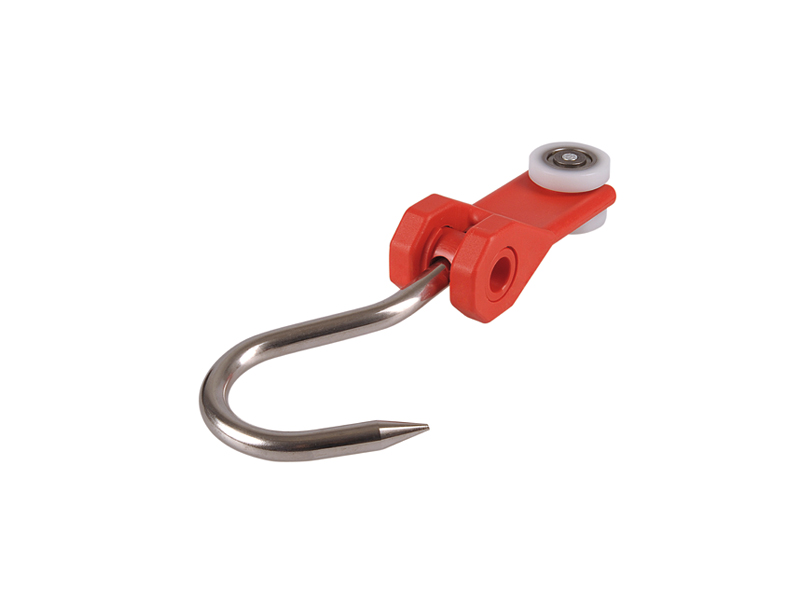

Gancio scorrevole: con portata certificata di 300 kg l’uno

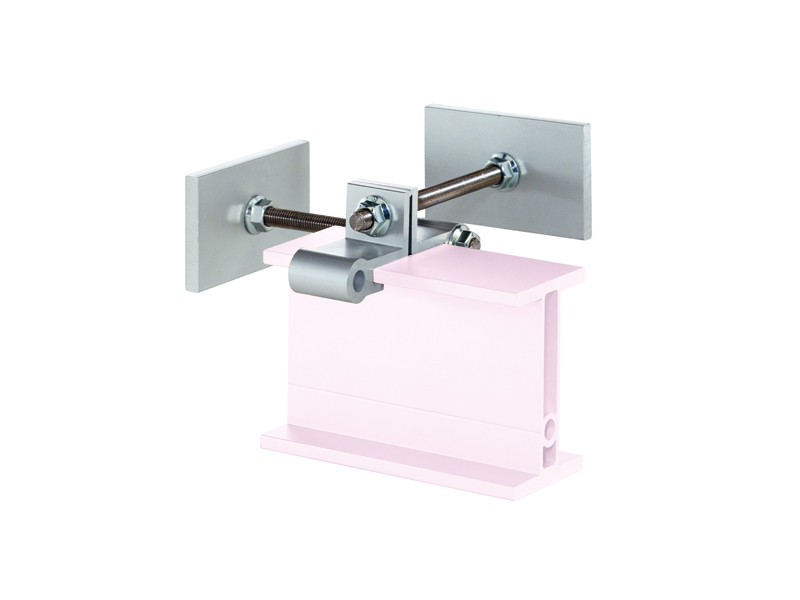

Distanziatori ad angolo: permettono di stabilizzare la struttura senza la necessità di forare le pareti della cella

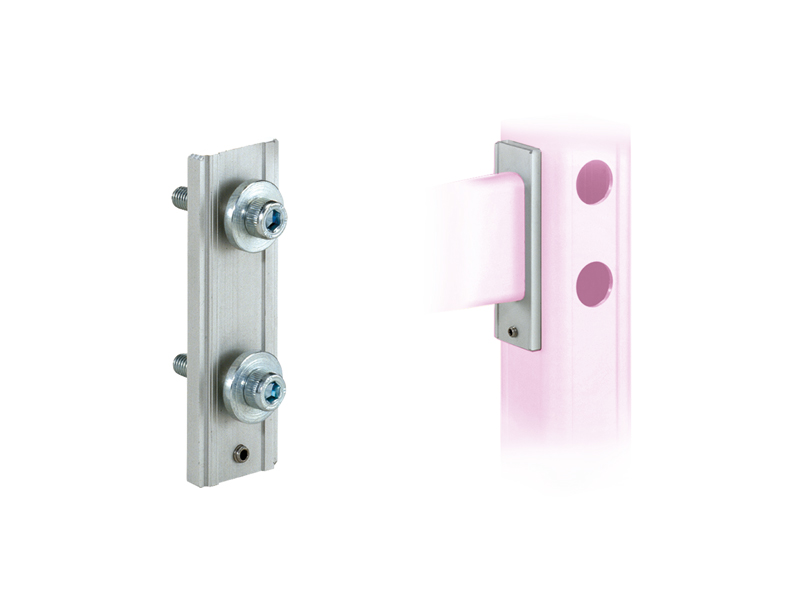

Aggancio a scomparsa: l’assenza di componenti in plastica garantisce una maggiore rigidità e inalterabilità nel tempo

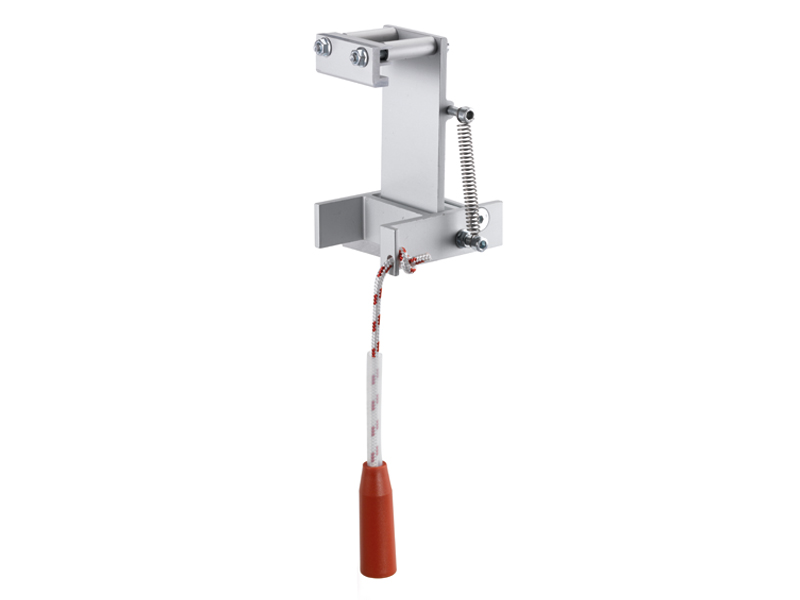

Collarino blocca gancio: si utilizza per bloccare il gancio nella guidovia, evitandone lo scorrimento

Accessori Guidovie

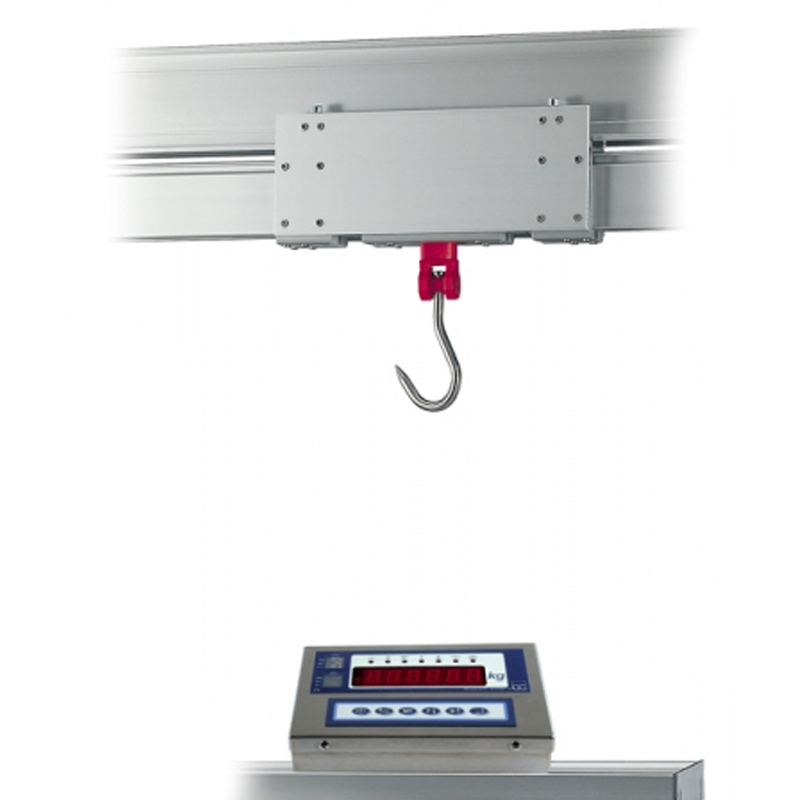

Bilancia elettronica aerea

La bilancia elettronica permette di pesare la carne direttamente sulla guidovia. Il tratto di pesatura è integrato nel binario, rendendo il prodotto esteticamente gradevole e di facile e veloce installazione. Fornibili con diverse tipologie di visore, anche con stampanti incorporate nelle versioni omologate o non omologate per la vendita al pubblico.

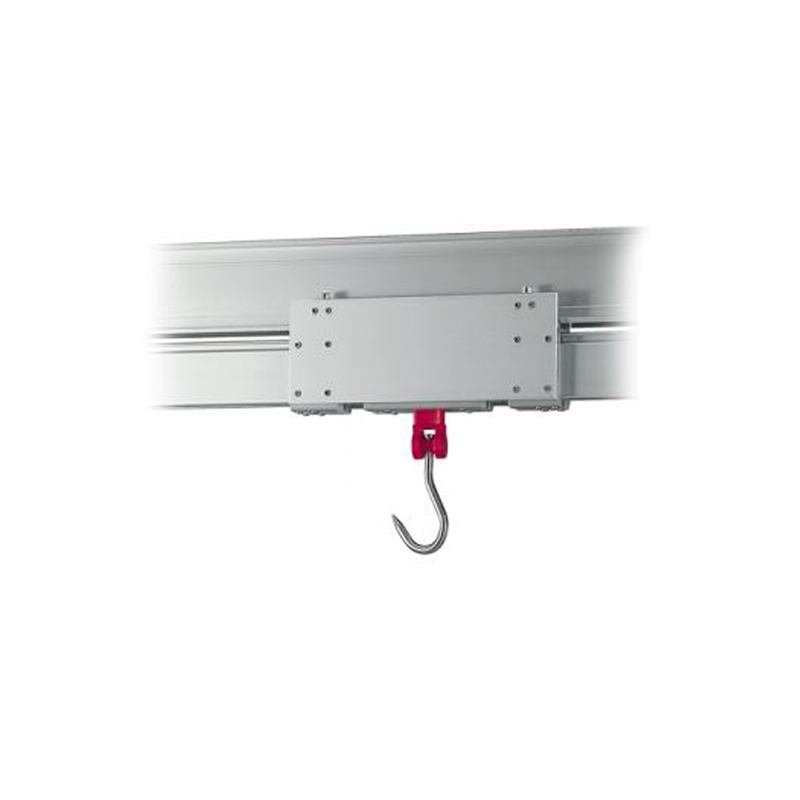

Dettaglio del tratto di pesatura

La cella di carico con carpenteria integrata nel binario di guidovia è fornibile accoppiata al visore o anche separatamente nei casi in cui il cliente desideri applicare un proprio visore specifico mantenendo i numerosi vantaggi del tratto di pesatura già predisposto nel binario.

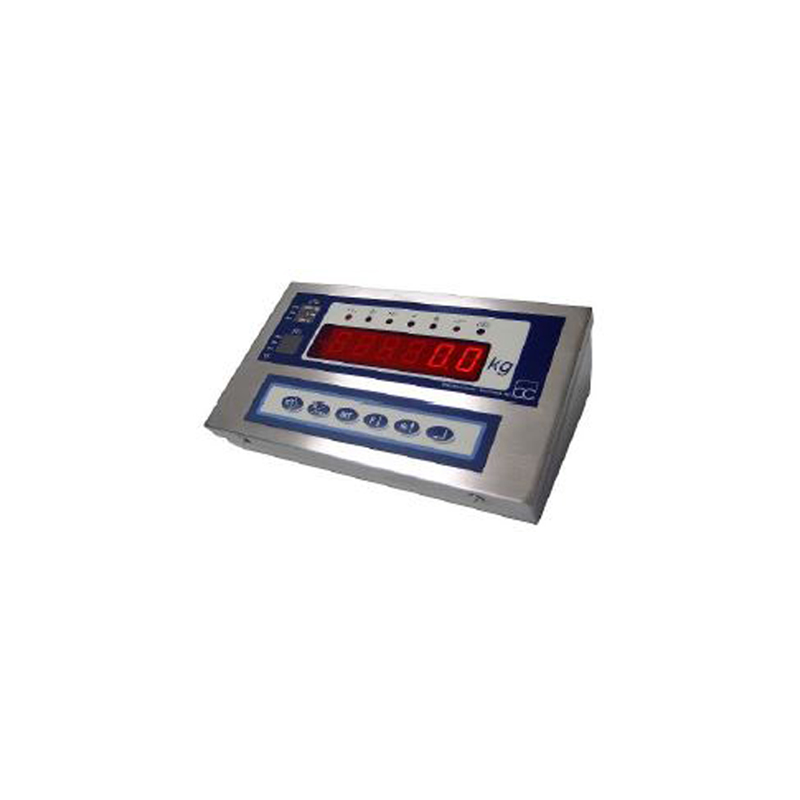

Visore standard Italia

Grado di protezione frontale e tastiera IP 65, completamente in acciaio inox. Su richiesta, fornibile già omologata per la zona gravimetrica di interesse.

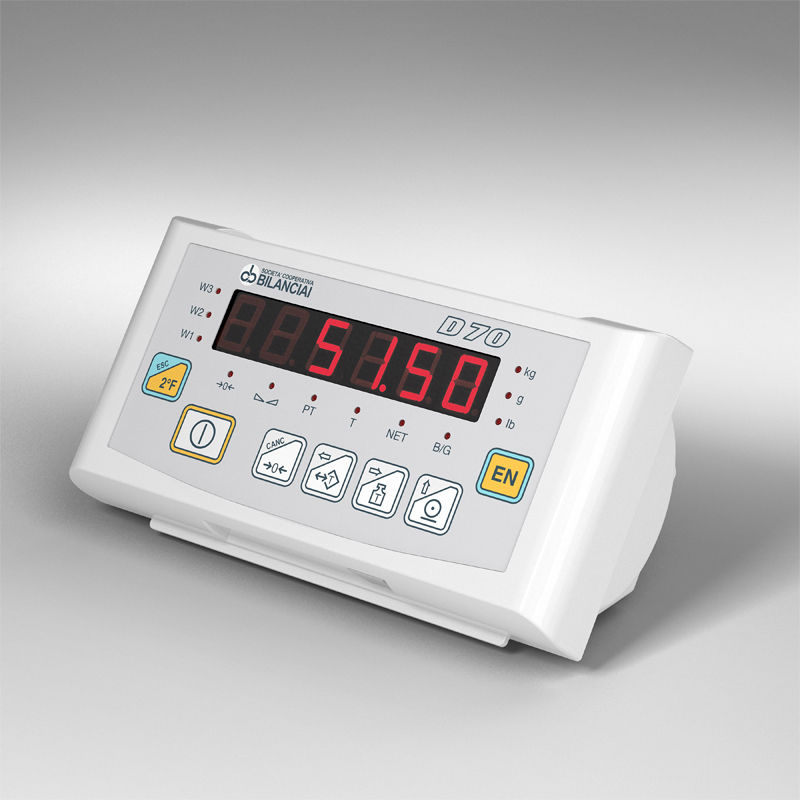

Visore standard estero

Grado di protezione IP 54, fornibile su richiesta con staffa regolabile, display multilingua, rete di assistenza internazionale.

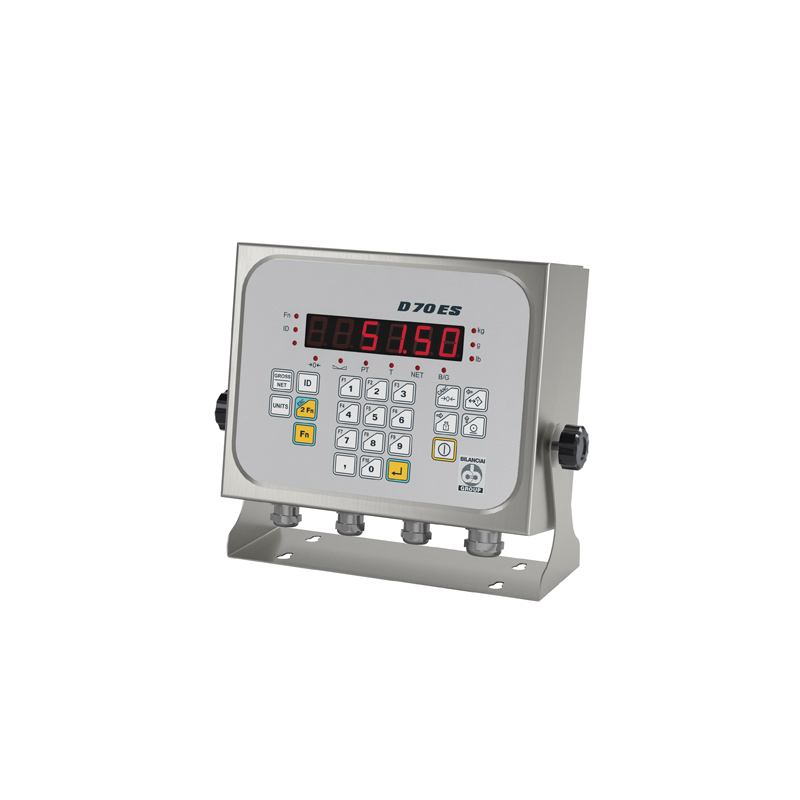

Visore stagno ideale per l’utilizzo in cella frigo

Grado di protezione IP 66, completamente in acciaio inox, fornito con staffa regolabile, display multilingua, rete di assistenza internazionale.

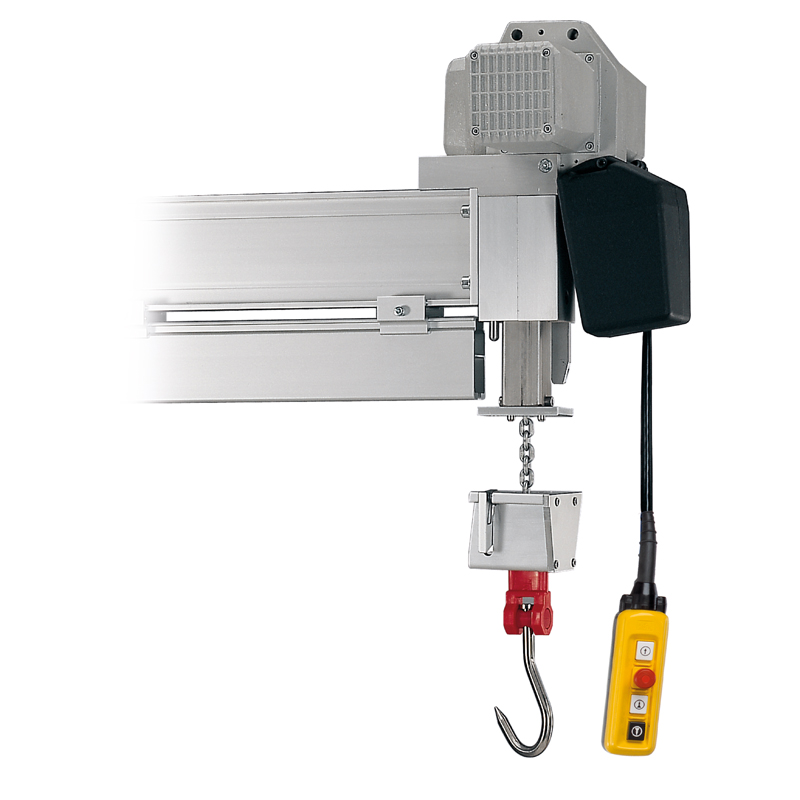

Paranco “di testa”

Il paranco è dotato di un dispositivo automatico di inserimento del gancio nella guida, che ne evita la caduta anche con paranco in funzione. Disponibile con portate 200 e 350 Kg. Nella foto la versione di "testa", utilizzata principalmente nell'area di carico all'inizio del percorso della guidovia.

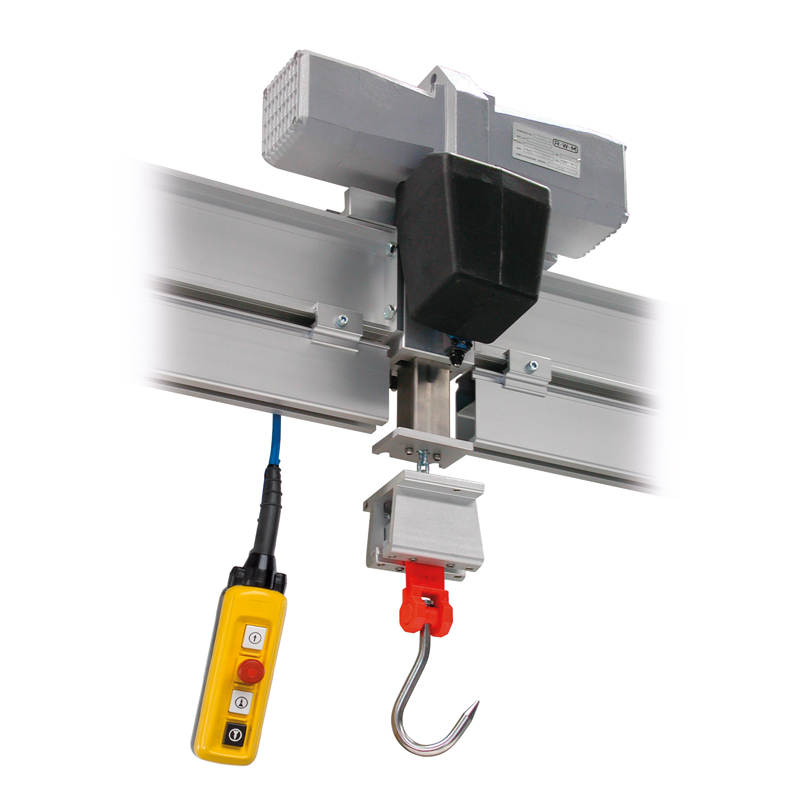

Paranco “in linea”

Il paranco è dotato di un dispositivo automatico di inserimento del gancio nella guida, che ne evita la caduta anche con paranco in funzione. Disponibile con portate 200 e 350 Kg. Nella foto la versione in "linea" che viene installata in un punto intermedio della guida, ad esempio come servizio nell'area di lavorazione.

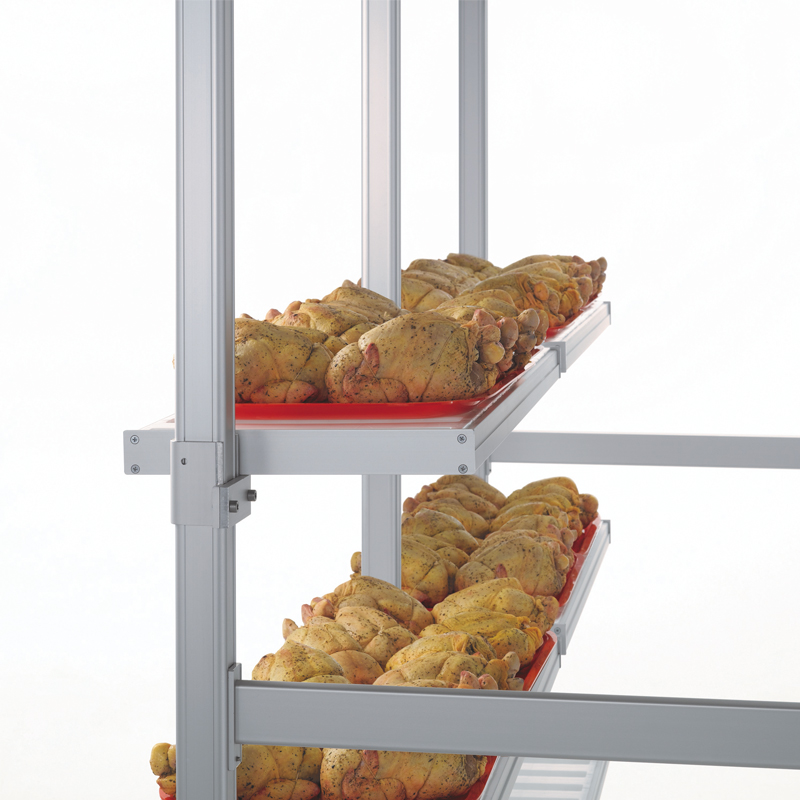

Ripiani ribaltabili

Utili per stoccare comodamente e igienicamente cassette, teglie ecc., sono inseribili anche successivamente

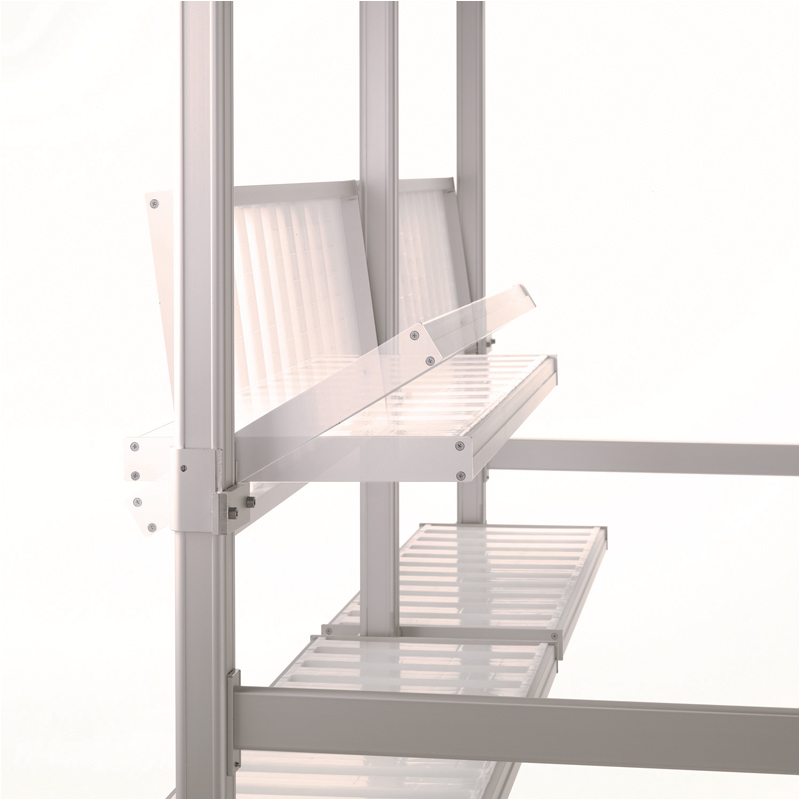

Comodamente reclinabili quando non utilizzati

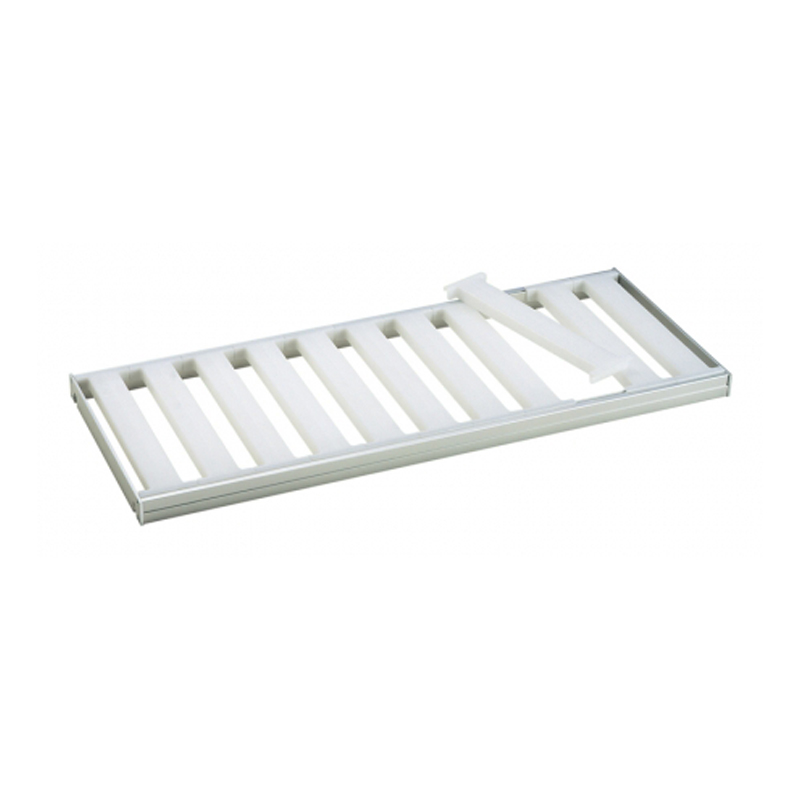

Le doghe sono estraibili e lavabili in lavastoviglie

Lo speciale morsetto consente al cliente di regolare l’altezza dei ripiani a piacimento e, eventualmente, di aggiungere ulteriori livelli di ripiani in un secondo tempo senza necessità di forare i montanti

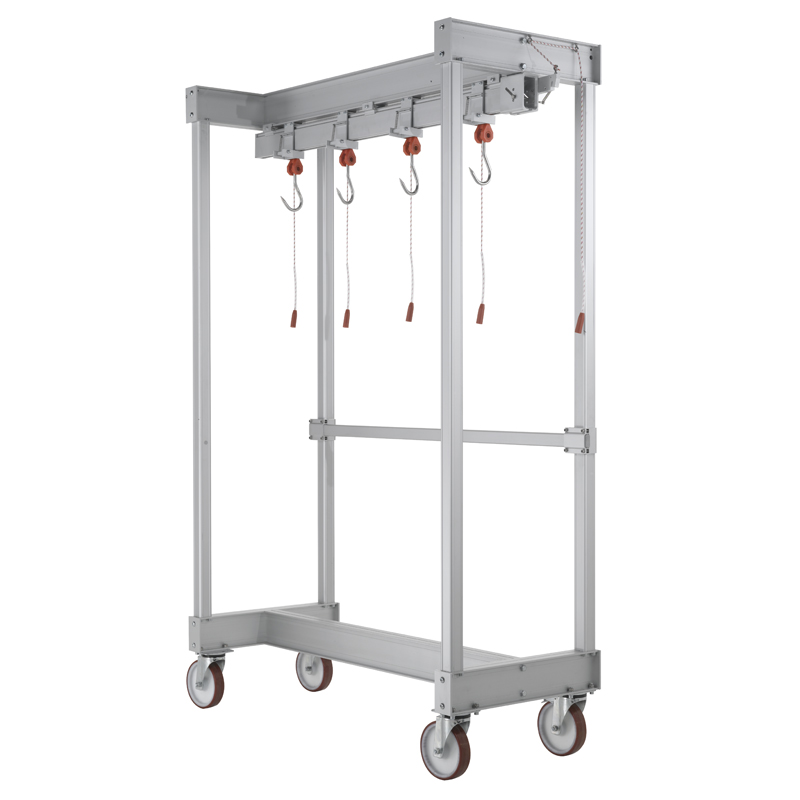

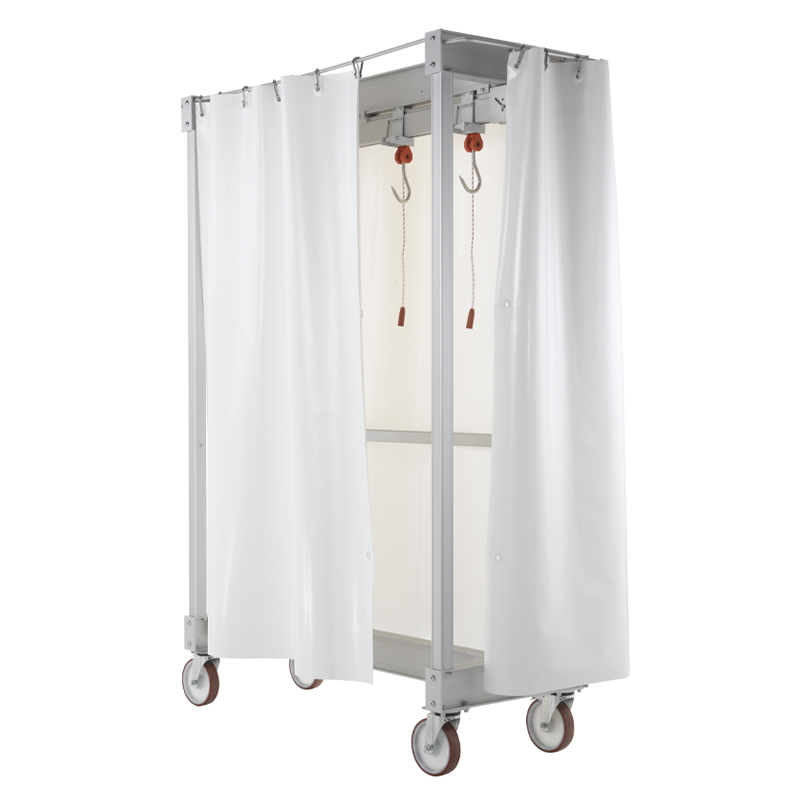

Carrelli portaquarti

Carrello ideato per il trasporto di quarti e pezzatura dalla zona di scarico fino all'interno della cella frigorifera, con inserimento diretto sulla guidovia mediante cravatta di sicurezza. Realizzato su misura, fornibile anche con copertura in materiale plastico per alimenti.

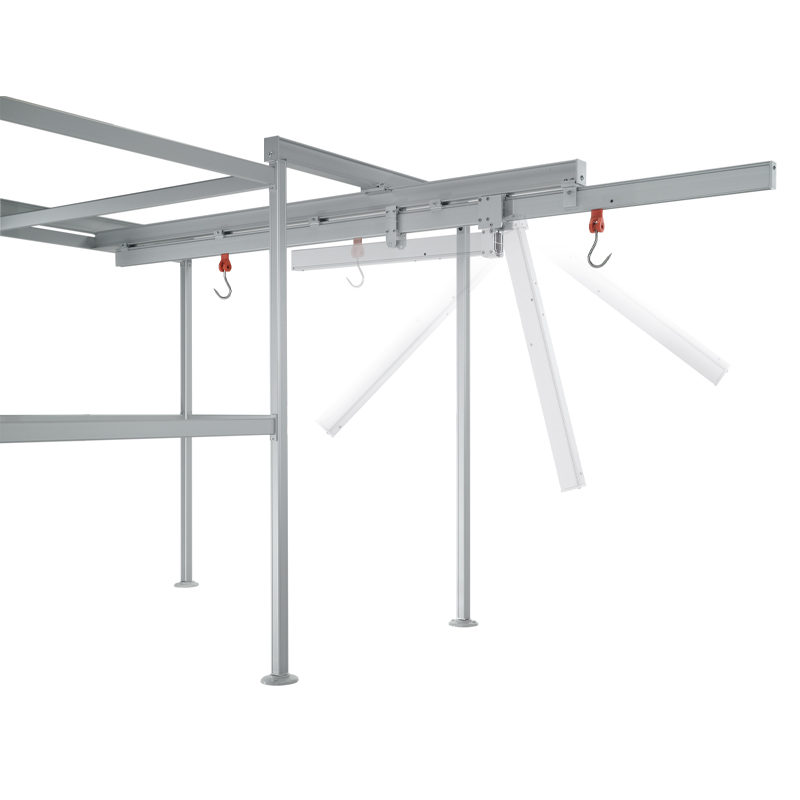

Dispositivo per guidovia ripieghevole

Utilizzato in zona ricevimento carne, qualora non sia possibile uscire all'esterno con un profilo di guidovia fisso

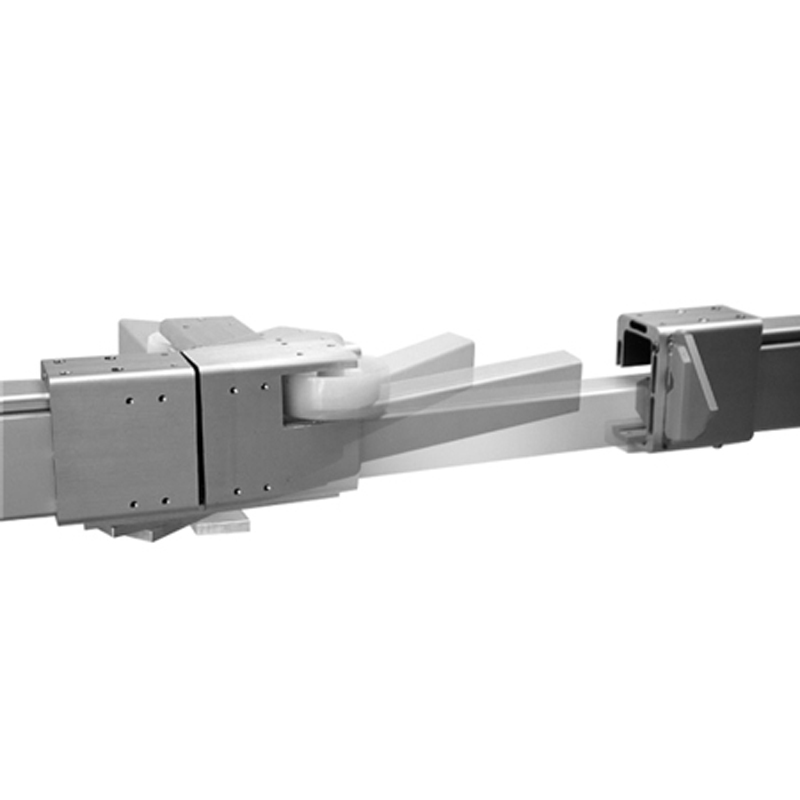

Dispositivo per porte tagliafuoco

Utilizzato per porte scorrevoli sprovviste del foro passaggio guidovia

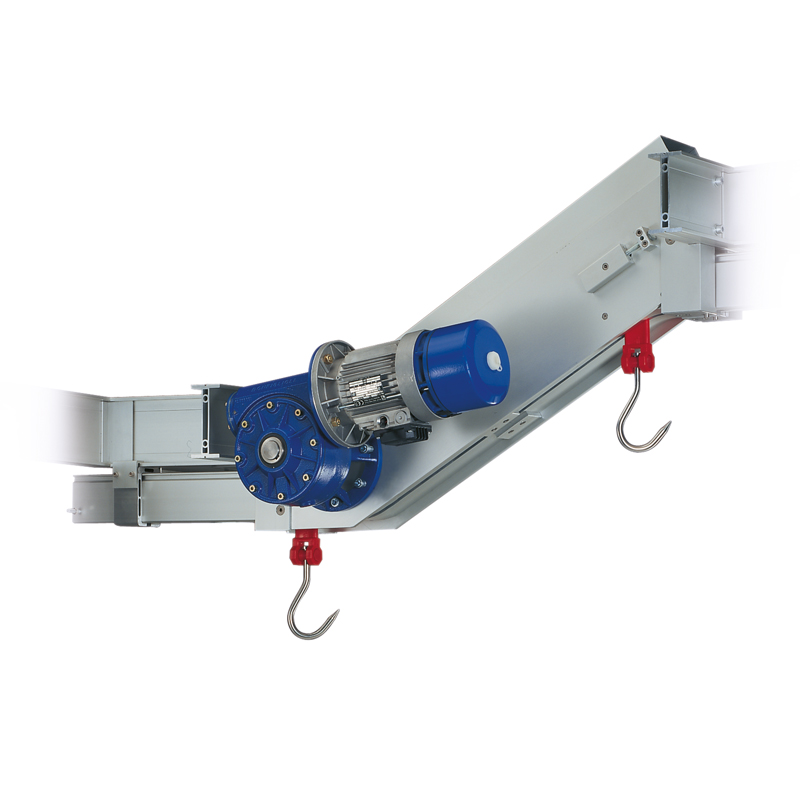

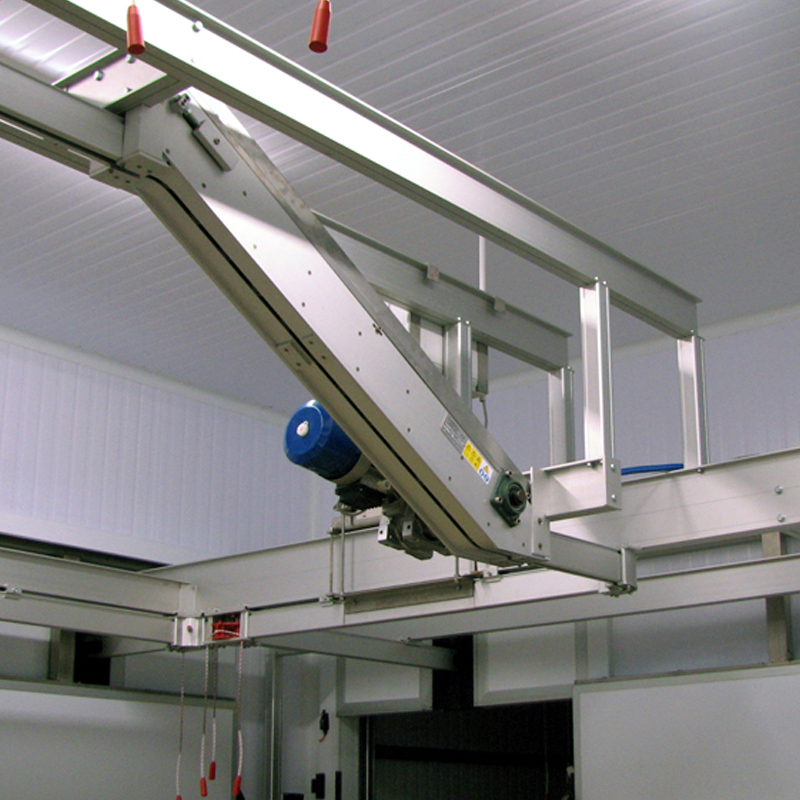

Trascinatore elettrico

Consente il superamento di dislivelli, azionato da motore elettrico, sfrutta il sistema di trasmissione a catena. Realizzabile con inclinazione fissa di 30 gradi, ma fornibile con lunghezza variabile.
